Beskrivelse af måleudstyr

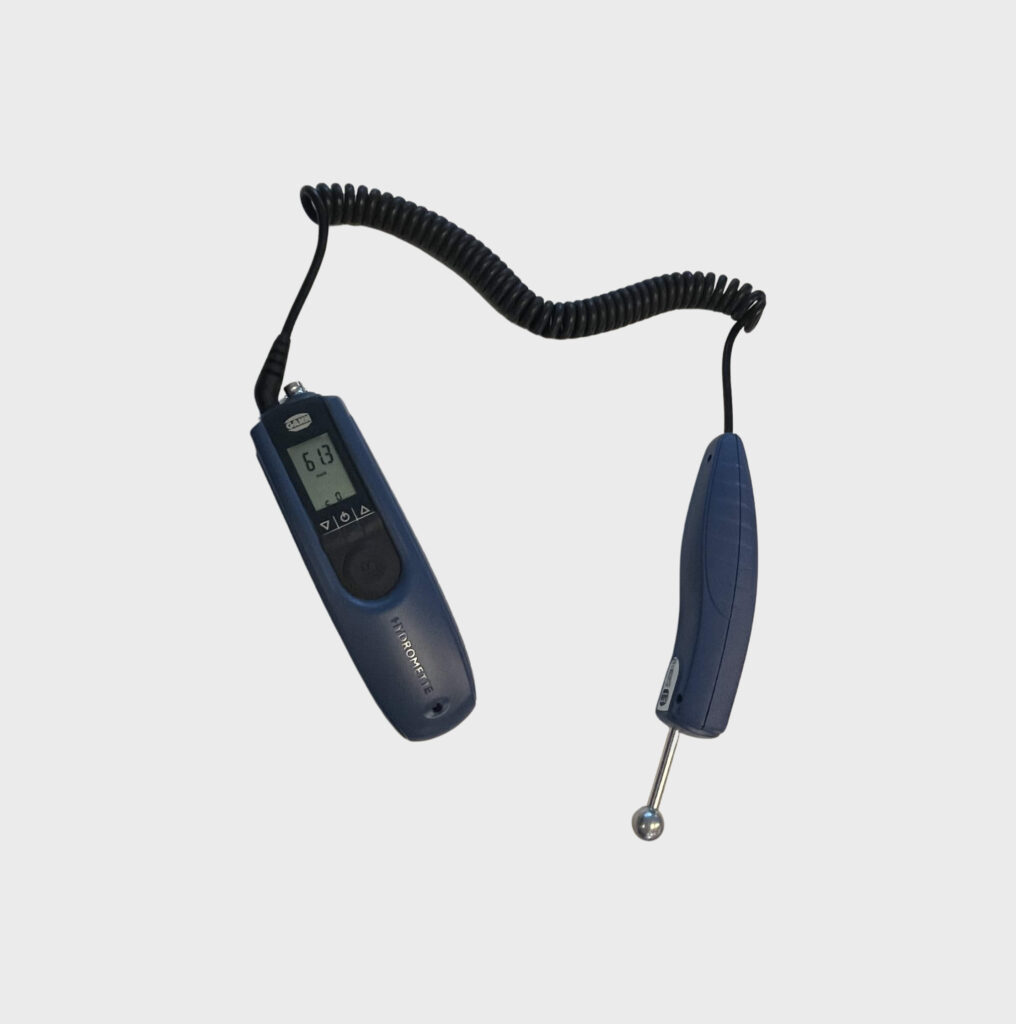

GANN BL E med B 55 BL-probe

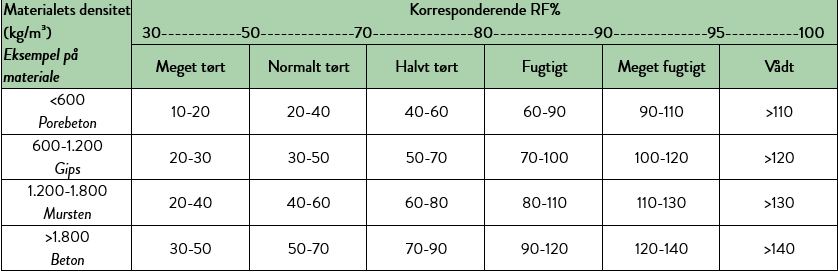

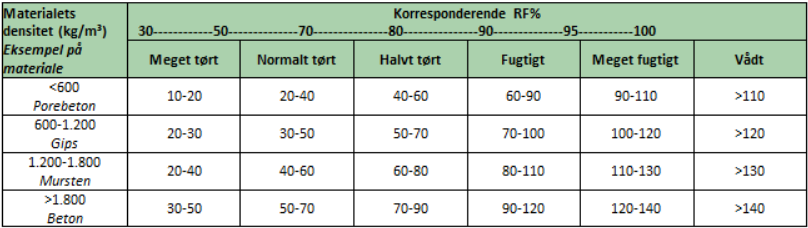

B 55 BL-proben er en elektronisk strukturel fugtighedsindikator til ikke-destruktive målinger i byggematerialer. Proben anvender det kapacitive radiofrekvensprincip for måling, hvorved målinger afhænger af det pågældende materiales densitet. Sensoren bruges til at registrere fugtighed i byggematerialer, samt til at bestemme fugtfordelingen i konstruktionsoverflader. Omregning af tælletal sker i forhold til nedenstående omregningstabel.

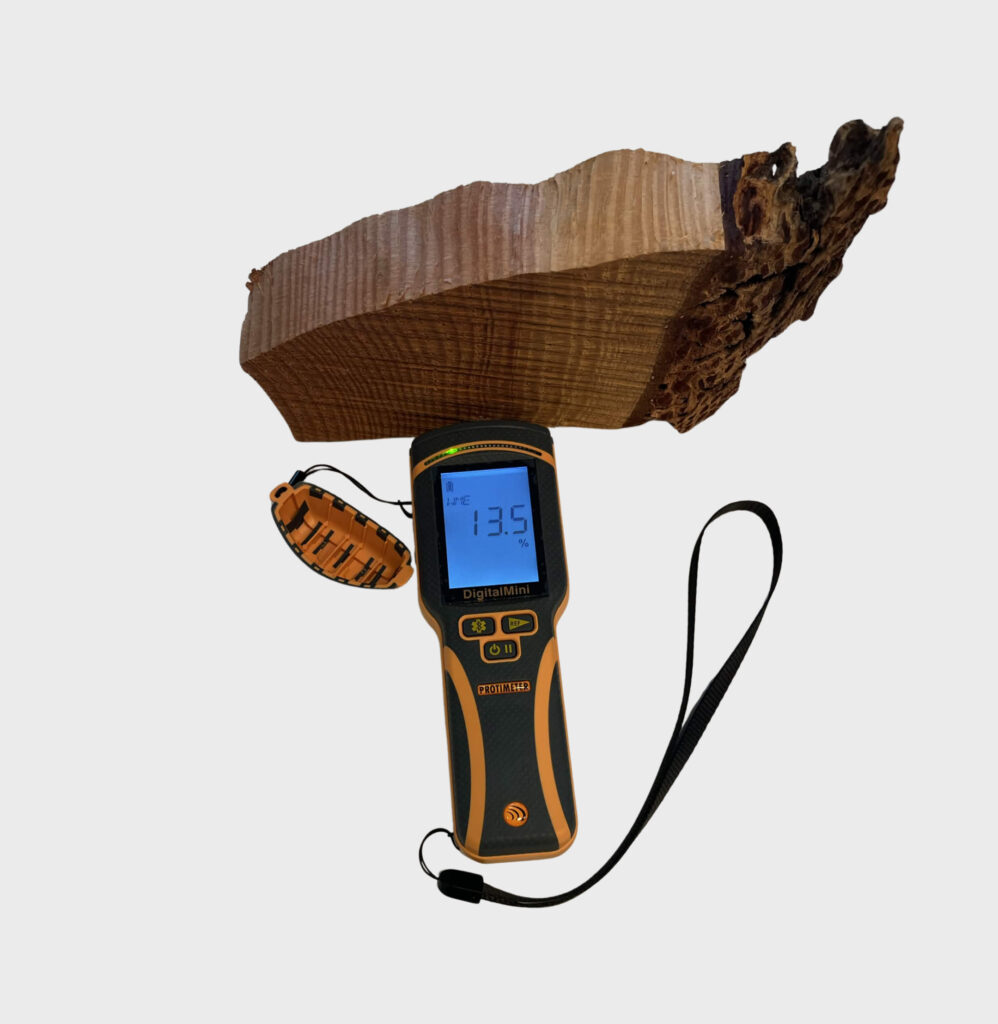

Indstiksmåler/træfugtsmåler – Protimeter Digital Mini
Indstiksmåler, der bruges til at måle træfugt indirekte ved hjælp af resistans. Enheden registrerer strømmen mellem to 8 mm uisolerede elektroder, som placeres i kontakt med træet. Når der påføres en spænding, omdannes strømmen til en procentvis måling af vandindholdet i forhold til træets totalvægt. For at måle fugt i forskellige dybder benyttes en hammerelektrode med isolerede nåle på 40 mm. Jo højere vandindhold træet har, desto lettere flyder strømmen mellem nålene. Træets fibre kan maksimalt indeholde 28 % vand (fibermætningspunktet), hvilket betyder, at fugtprocenter over 28 % indikerer tilstedeværelsen af frit vand i træets celler. I omregning fra modstand til træfugt indgår korrektionsled for henholdsvis temperatur og træsort, samt ved måling i krydsfiner. På grund af korrektionsledende kan der forekomme forskelle mellem måleværdier fra fotodokumentation og angivne måleværdier i rapporten. Måleusikkerheden er ± 10 % af den aflæste værdi.

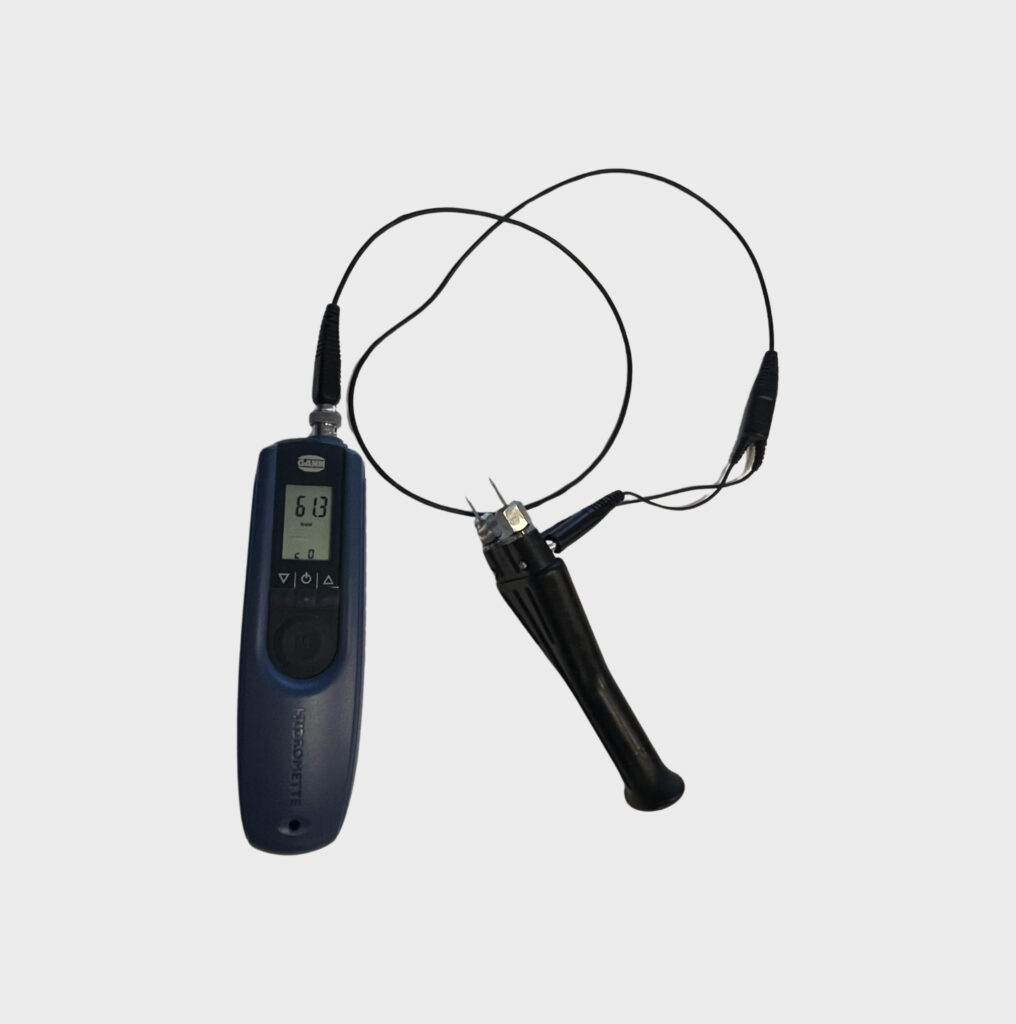

GANN BL E med M 20 indstikselektrode
M 20 er en indstiksmåler der anvendes til at måle fugtindholdet i træbaserede materialer. Træets fugtindhold måles ved hjælp af modstandsmåleprincippet ved at anvende en elektrode, der registrerer den elektriske modstand i træet. Når træet er fugtigt, leder det elektricitet bedre på grund af vandets tilstedeværelse, hvilket resulterer i lavere modstand. Dette princip udnyttes til at bestemme træets fugtindhold ved at analysere ændringer i modstanden. Da træets fibre kun kan “bære” 28% (fibermætningspunktet), kan fugtmåleren aldrig måle højere tal end 28% (angives ved >28%). Fugt over 28% er derfor et udtryk for flydende vand i træets celler.

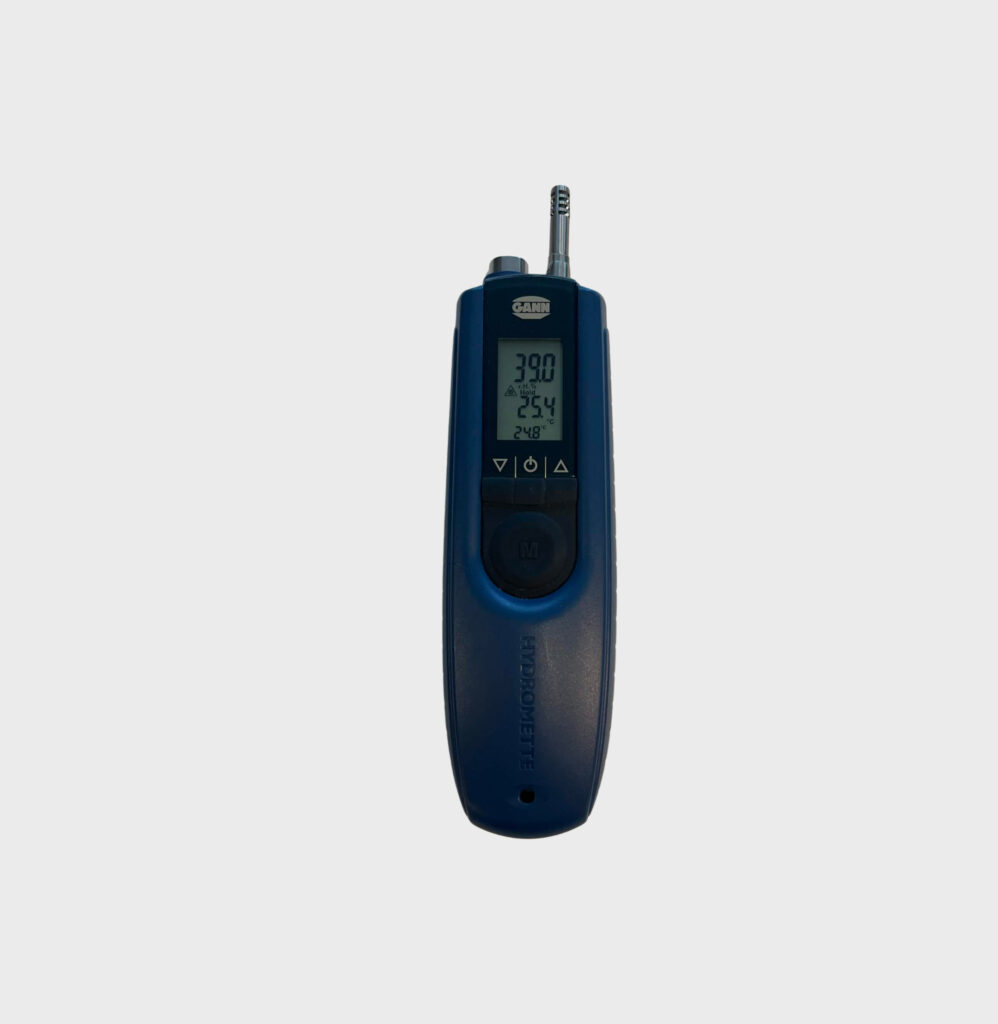

GANN BL Compact TF-IR 2
BL Compact TF-IR 2-enheden er udstyret med sensorer til at måle overfladetemperatur med infrarødt lys samt lufttemperatur og relativ luftfugtighed. Denne kombination af forskellige måleteknikker tillader TF-IR 2 at blive brugt til hurtigt og pålideligt at vurdere dugpunktsskæringer eller bestemme grænsebetingelser på overflader som vægge, lofter, gulve samt på vindues- eller dørkarme.

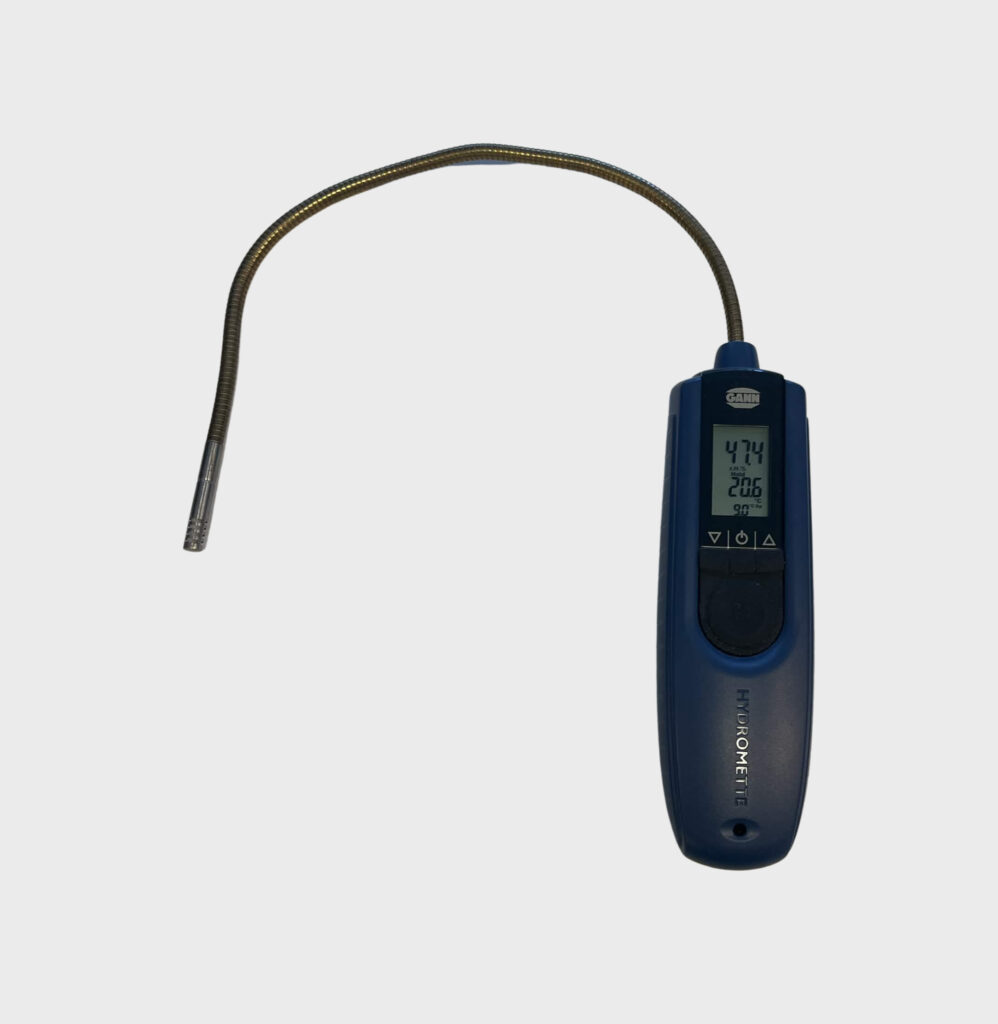

GANN BL Compact RH-T flex
BL Compact RH-T flex-enheden er en præcis termohygrometer designet til hurtigt at måle luftens relative luftfugtighed og temperatur. Ved hjælp af programmerede sorptionsisotermer kan vægtprocenten bestemmes for forskellige byggematerialer og isoleringsmaterialer. Måleren har et slankt og fleksibel sensorrør og er derfor særligt velegnet til at blive brugt til fugtmålinger i hulrum.

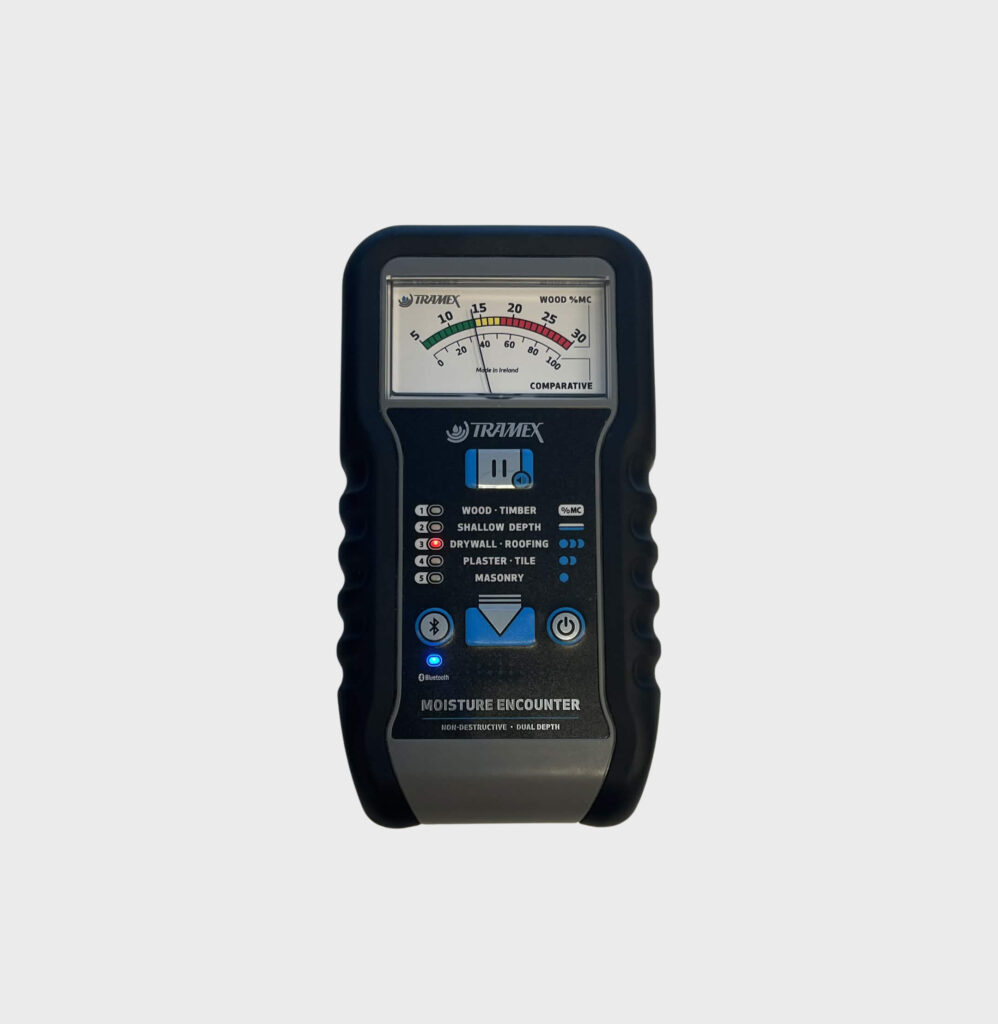

Tramex ME5
Tramex ME5 registrerer og vurderer fugtforholdene i forskellige byggematerialer ved ikke-destruktivt at måle den elektriske impedans. Et lavfrekvent elektronisk signal sendes ind i materialet via elektroderne i bunden af instrumentet. Styrken af dette signal varierer i forhold til mængden af fugt i det testede materiale. ME5 bestemmer strømstyrken og konverterer dette til en værdi, som aflæses direkte på apparatet.

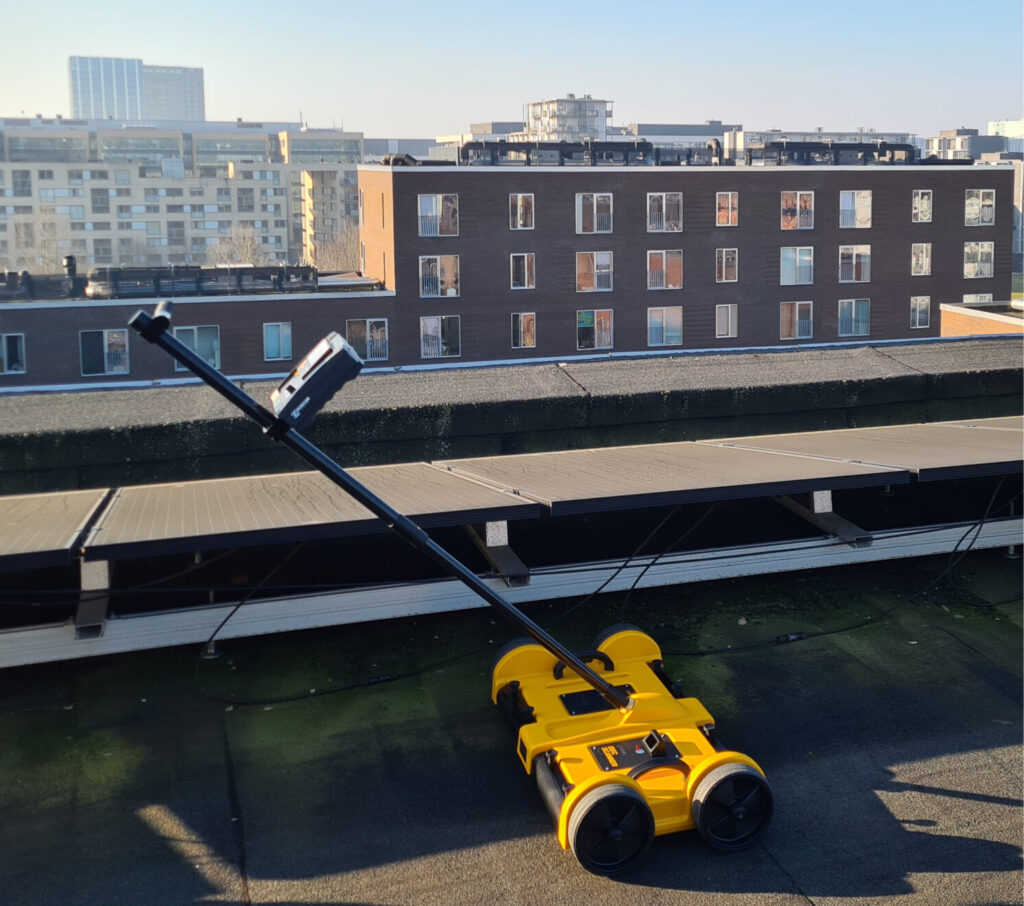

Tramex Dec Scanner
Tramex Dec Scanner er et måleapparat, der registrerer og vurderer fugtforholdene i tagkonstruktioner ved at måle den elektriske impedans på en ikke-destruktiv måde. Et lavfrekvent elektrisk signal genereres og sendes gennem materialet via elektroder i gummimåtten, hvorefter signalstyrken modtages af den anden elektrode. Signalstyrken varierer i forhold til mængden af fugt i materialet, og Dec Scanner konverterer dette til en værdi der kan anvendes til at vurdere fugtfordelingen mellem tørre og opfugtede områder.

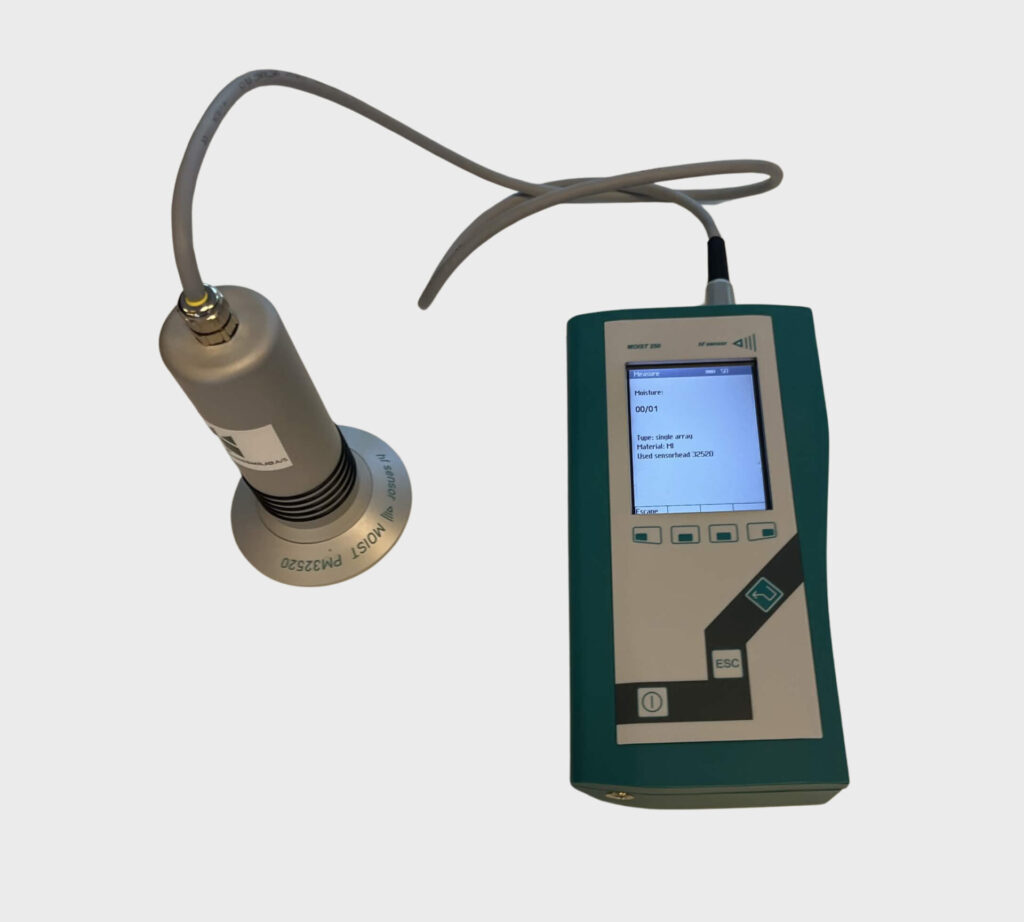

HF-Sensor
Højfrekvensmåler/mikrobølgemåler af typen HF-sensor MOIST 250 er en nondestruktiv målemetode. Vandmolekyler kan polariseres og bringes i svingninger i et højfrekvensfelt. Det dielektriske tab ved en egnet frekvens bruges som udtryk for vandindholdet. Måledybden afhænger af den anvendte sensor. Måling kræver at materialet er relativt homogent og at temperaturen er > 0 °C. Metoden er ikke følsom overfor salte i det undersøgte materiale. Måleusikkerheden varierer fra ± 0,2-0,8 % af måleværdien.
